Особенности системы
Технология конструкции расширителя турбины более зрелая.
Распределенный дизайн, одиночная машина может достигнуть небольшой силы к конструкции наивысшей мощности произвольной.
Стоимость единицы низкая, а стоимость одной машины высокой мощности относительно низкая по сравнению с стоимостью многих параллельных небольших единиц.
|
Проект производства электроэнергии отработанного тепла пара блока газификации предприятия угля химический низкий внезапный
|
|
Согласно ситуации на сайте, содержание технической реформы:
Добавлена новая система производства электроэнергии с разделенной турбиной ORC мощностью 2,2 МВт
|

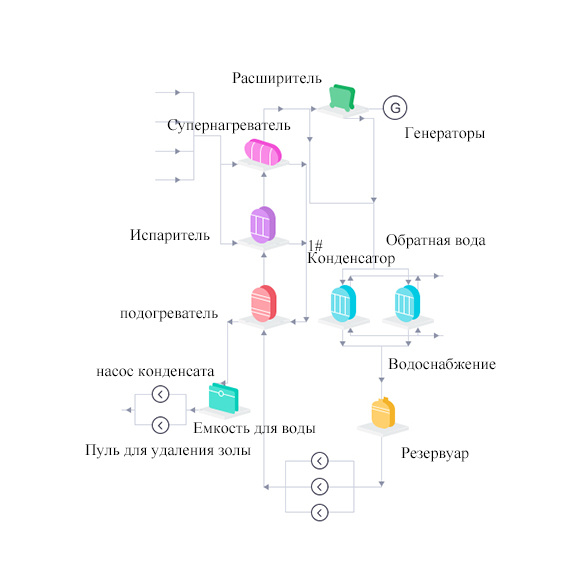

Чертеж процесса проекта
График течения процесса источника тепла
Производство отработанных тепловых электростанций ПФО
Схема модернизации
Введение выбора хоста
В этой серии продуктов используется стабильный и зрелый турбогенератор ORC с осевым потоком от Boomtec и механическое динамическое уплотнение, которое может в основном обеспечить нулевые требования к утечкам. (Блок ORC имеет 7 лет стабильной работы, был указан национальным министерством промышленности и информационных технологий в качестве ключевого энергосберегающего демонстрационного проекта в 2018 году) турбина использует радиальный впуск, осевой выхлоп, двойную опорную конструкцию, форму рабочего колеса-многоступенчатый осевой поток, впускной камерой, собрание кольца статора, Корпус, корпус вытяжного вихря, подшипник, ротор поворотного двигателя и другие компоненты. Рабочая среда-R245fa (пентафторпропан).
Уплотнение двустороннее механическое уплотнение для обеспечения что средство деятельности не протекает в максимальной степени. Система герметизирующей жидкости использует независимую систему герметизирующей жидкости PLAN54 в соответствии со стандартом API682, чтобы гарантировать, что охлаждение герметизирующей жидкости и смазка поверхности трением уплотнения, при этом гарантируя, что давление масла герметизирующей жидкости составляет около 0,2 МПа выше, чем давление органической рабочей среды для предотвращения утечки рабочей среды. Профиль лезвия, выбранный для специального профиля лезвия R245fa, многоступенчатый тип реакции осевого потока. Литая сталь 25 литье, плавный путь потока, красивый внешний вид. Генератор принимает тип асинхронный генератор вентиляции положительного давления.
Испаритель, особенности конструкции подогревателя
В этом проекте в испарителе и подогревателе используются кожухотрубные теплообменники. Поскольку пар черной воды содержит коррозионные вещества, нержавеющая сталь 316L используется в испарителе и подогревателе для предотвращения коррозии деталей в Контакты с помощью пара и его конденсата. Пар с черной водой содержит небольшое количество пара без конденсации, а теплообменники оснащены вентиляционными клапанами для выпуска пара без конденсации.
Конденсатор конструктивные особенности
В конденсаторе этого проекта используются кожухотрубные и трубчатые теплообменники, а теплообменные трубки обрабатываются по специальной технологии. Органический пар рабочей жидкости конденсируется через сторону раковины, и покрытие может эффектно предотвратить въедливые ионы в обеспечивая циркуляцию охлажденной воде от вытравливать трубки теплообмена.
Введение выбора насоса рабочей среды
Насос рабочей среды этого проекта использует экранированный насос, который может предотвратить утечку органической рабочей среды. Насос рабочей среды использует три насоса одной и той же модели, которые используются для двойного использования и одного режима ожидания. Когда насос рабочей среды нуждается в обслуживании, его можно быстро переключить на резервный насос для обеспечения безопасной и стабильной работы системы.
Макет блока
ОРК и другое оборудование расположены в двухэтажной железобетонной конструкции. Испаритель, подогреватель, насос рабочей среды, турбогенератор ORC и системный клапан расположены по центру на одной платформе, а конденсатор и резервуар для хранения жидкости расположены на двухслойной платформе. Паровой клапан с черной водой расположен на платформе, где находится труба с низким давлением, а клапан является взрывозащищенным клапаном.
Система холодного источника
В этом проекте циркулирующая охлаждающая вода используется для охлаждения органической рабочей жидкости. Аналогичные проекты могут также выбрать испарительный конденсатор, формы с водяным и воздушным охлаждением в качестве источников холода в соответствии с характеристиками участка.
Живое фото
Фото проекта
Фото проекта
Фото проекта
