Турбинная система R & D
Конденсат вспышки паровой турбины

Особенности системы



Технология конструкции расширителя турбины более зрелая.

Технология конструкции расширителя турбины более зрелая.


Распределенный дизайн, одиночная машина может достигнуть небольшой силы к конструкции наивысшей мощности произвольной.

Распределенный дизайн, одиночная машина может достигнуть небольшой силы к конструкции наивысшей мощности произвольной.


Стоимость единицы низкая, а стоимость одной машины высокой мощности относительно низкая по сравнению с стоимостью многих параллельных небольших единиц.

Стоимость единицы низкая, а стоимость одной машины высокой мощности относительно низкая по сравнению с стоимостью многих параллельных небольших единиц.












Проект производства тепловой энергии на основе конденсата угольно-химического предприятия
——————





На угольно-химическом предприятии добыто большое количество высокотемпературного конденсата, который необходимо охладить. Перед энергосберегающим преобразованием, конденсат 137 ℃, 0.42МПа испарен и охлажен через внезапный танк. После охлаждения конденсат затем нагревают с обезвоженной водой и охлаждают примерно до 90 ° С, а затем отправляют на обратный процесс. В этом преобразовании, насыщенный пар от бака вспышки конденсата использован для того чтобы управлять набором насыщенного набора генератора турбины, и эта часть тепловой энергии хорошо извлечена и использована для производства электроэнергии.

Параметры остаточного тепла конденсата являются следующими:















В проект технической трансформации добавлена конденсационная насыщенная паровая турбина мощностью 3,3 МВт.






3300 кВт 2400 × 104КВтч 9360 тонн 23928 тонн

Установленная мощность Экономические выгоды могут быть достигнуты: годовая выработка мощности Ежегодная экономия стандартного угля Годовой CO2Уменьшение

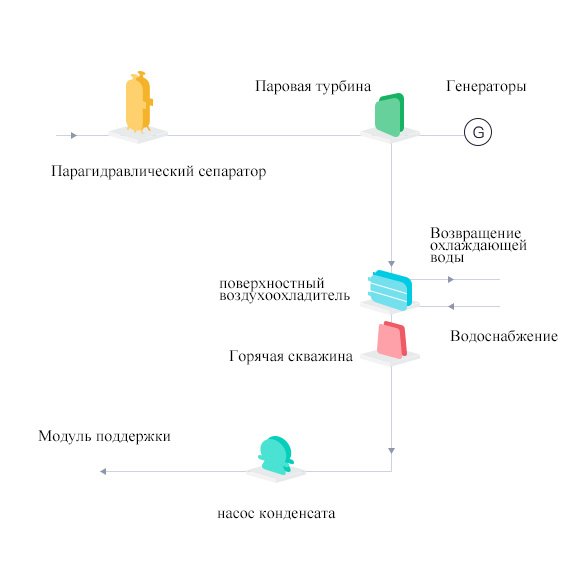

Чертеж процесса проекта

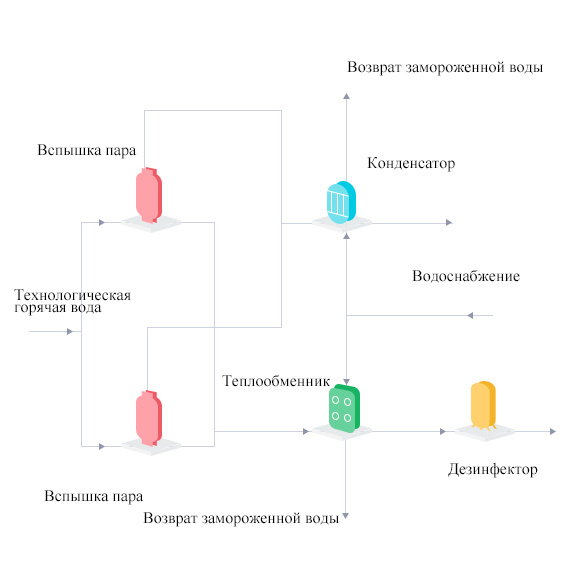

График течения процесса источника тепла

График течения процесса источника тепла

Система выработки отработанного тепла ПФО

Система выработки отработанного тепла ПФО

Схема модернизации



Группа сопла и разделитель, регулируя оболочка этапа

Группа сопла и разделитель, регулируя оболочка этапа

Сопло типа сваренного собрания или типа группы сваренного типа структура. Он прикреплен болтами к камере сопла цилиндра. Нижняя половинная доска раздела поддержана на 2 штырях подвеса на разделенной стороне цилиндра, и дно обеспечено с некоторым ключом положения с цилиндром, и верхняя и более низкая доска раздела обеспечена с ключом запечатывания и располагая штырем на середине разделенная сторона. Регулируемая оболочка этапа поддержана на цилиндре «структурой уха смертной казни через повешение» с располагая винтами с обеих сторон уха смертной казни через повешение.

Цилиндр

Цилиндр

Он имеет вертикальную и горизонтальную центральную часть и не может быть разобран после соединения переднего и заднего цилиндров. Паровая камера приварена к переднему цилиндру. Новый пар поступает в цилиндр через главный клапан, а выпускное отверстие заднего цилиндра жестко соединено с конденсатором. Передний цилиндр и переднее сиденье подшипника соединены с помощью «нижнего кошачьего когтя», а задний цилиндр поддерживается на раме заднего сиденья боковыми опорными ножками с обеих сторон, а между опорными ножками и рама заднего сиденья имеется горизонтальный скользящий штифт. Центр поперечного штифта скольжения образует мертвую точку теплового расширения цилиндра с центром продольного штифта скольжения заднего сиденья подшипника и рамы переднего сиденья.

Подшипник

Подшипник

Передний подшипник и упорный подшипник турбины состоят из сферических комбинированных подшипников. Упорный подшипник имеет тип качающейся плитки. Когда диаметр настоящего подшипника ≥ φ 180 мм, регулируя игольчатый клапан обеспечен на возвращении масла подшипника тяги, который можно отрегулировать согласно температуре возвращения масла. Передние и задние радиальные подшипники являются эллиптическими подшипниками. Главный блок нажима и нижний половинный подшипник радиального подшипника оборудованы с сопротивлением платины термальным.

Главный клапан и главный клапан управления седло

Главный клапан и главный клапан управления седло

Главный клапан представляет собой запорный клапан с одним сиденьем. Сиденье управления гидравлическое. Контроль давления масла осуществляется с помощью устройства безопасности. Когда устройство безопасности приостановлено, поток масла безопасности поступает в цилиндр сиденья управления и толкает поршень для перемещения, и главный клапан может быть открыт. Когда предохранительное устройство эксплуатируется, давление масла безопасностью быстро уменьшено, но давление масла в месте управления быстро дишаргед под действием силы весны, и масло в цилиндре быстро закрыто.

Регулирующий паровой клапан и шатун

Регулирующий паровой клапан и шатун

Это структура подъемной пластины группового клапана. Когда нагрузка изменяется, каждый диск клапана открывается в определенном порядке. Ход диска, заводская регулировка.

Живое фото



Сайт проекта

Сайт проекта

Сайт проекта

Сайт проекта

Сайт проекта

Сайт проекта
