Особенности системы
Технология проектирования расширителя турбины является зрелой.
Конструкция специального фокуса блока, для пара, содержащего источник тепла золы, статор и ротор имеют специальную конструкцию для обеспечения нормальной работы оборудования в производстве.
Требуется специальное уплотнение, а стабильность уплотнения определяет стабильную работу агрегата, что требует мониторинга в реальном времени и регулярного обслуживания уплотнения.
|
Угольно-химическое предприятие, установка газификации, проект по производству электроэнергии из отработанного пара
|
|
Согласно ситуации на сайте, содержание технической реформы:
Технический проект преобразования добавил два набора установленной мощности системы производства электроэнергии расширения турбины источника тепла пара золы низкого параметра 2 × 1 МВт.
|

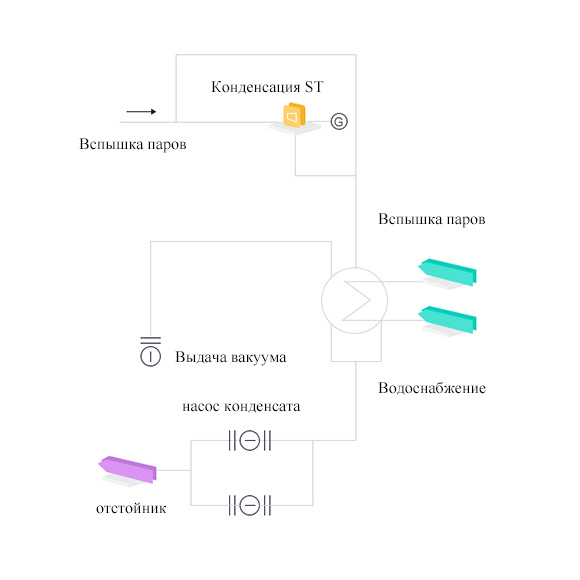

Чертеж процесса проекта

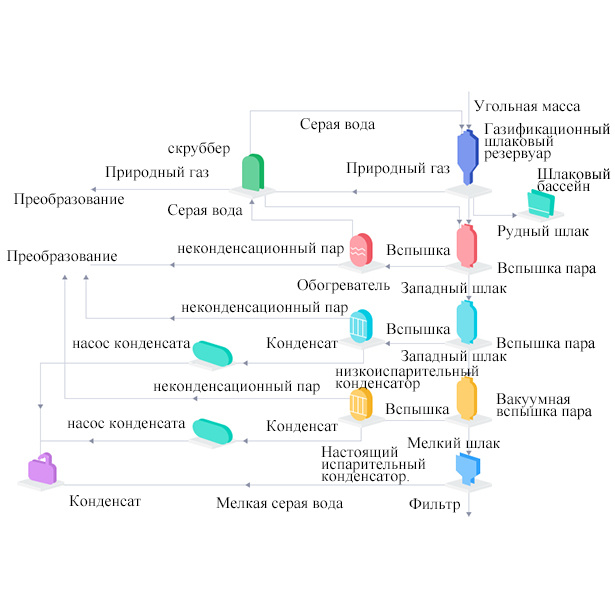

График течения процесса источника тепла
Система выработки отработанного тепла ПФО
Схема модернизации
Характеристики хоста
Boomtec с использованием характеристик передовой турбинной технологии, параметрическая конструкция принята на роторе, а детальная модульная конструкция принята для различных положений.По сравнению с традиционным профилем лезвия, запатентованная технология Boomtec используется для преобразования деталей лезвия, при этом капля энтальпии мала, а вторичный поток значительно ослаблен.
В то же время, профиль лезвия имеет широкий ряд адаптации угла атаки, и экономика деятельности нагрузки блока переменная улучшена. Конечное длинное лезвие представляет собой полнокруговое самоблокируемое и демпфируемое длинное лезвие с крутящейся конструкцией с низким динамическим напряжением, а статическое лезвие представляет собой изогнутое и скрученное лезвие с хорошими аэродинамическими характеристиками. Паровые уплотнения и водяные уплотнения добавляются к наконечнику лопасти турбины и валу для предотвращения утечки воздуха и снижения потребления тепла.
Введены особенности конструкции конденсатора
Теплообменные аппараты раковины и трубки использованы в конденсаторе системы, и трубки нержавеющей стали 316Л использованы в трубках теплообмена. Зольсодержащий пар конденсируется через сторону оболочки, а трубки из нержавеющей стали 316L обладают высокой коррозионной стойкостью.
Введение вакуумного насоса кольца воды
Выбранный водяной кольцевой вакуумный насос в системе обеспечивает нормальную работу вакуумного состояния. Вакуумный насос с водяным кольцом имеет преимущества простой конструкции, низкой точности изготовления и легкой обработки. Компактная конструкция, высокая скорость насоса, как правило, может быть напрямую подключена к двигателю, без устройства замедления. Поэтому, с небольшим размером структуры, вы можете получить большое смещение и занять небольшую площадь.
Сжатый газ в основном изотермический, то есть температура процесса сжатого газа меняется очень мало. Из-за отсутствия металлической поверхности трения в камере насоса нет необходимости смазывать насос, а износ очень мал. Запечатывание между вращающейся частью и фиксированной частью может быть сделано сразу уплотнением воды. Всасывание равномерное, работа стабильная и надежная, работа проста, обслуживание удобное.
Введение выбора насоса конденсата
В конденсатном насосе используется насос с переменной частотой, который может регулировать выход конденсатного насоса в соответствии с нагрузкой системы, экономя энергию и снижая потребление.
Введение макета
Все оборудование в системе устроено в форме структуры двойн-слоя стальной. Расширительный генератор турбины с низкопараметрическим зольным паровым источником тепла расположен на верхнем уровне, системный клапан, конденсатор, водяной кольцевой вакуумный насос, конденсатный насос и другая централизованная компоновка на платформе, стальной компонент размещен на открытом воздухе, площадь пола, расположение оборудования, Соединение труб и клапанов между ними всесторонне рассмотрено, стремление к более высокой эффективности.
В этом разделе описывается режим холодного источника
Циркуляционная охлаждающая вода используется для охлаждения зольного пара. Аналогичные проекты могут также выбрать испарительный конденсатор, формы с водяным и воздушным охлаждением в качестве источников холода в соответствии с характеристиками участка.
Живое фото
