Особенности системы
Введение системы паровой турбины источника тепла пара низкого параметра въедливое.
Паровая турбина низкого параметра насыщенная принята, и лезвия специально обработаны для предотвращения размывания воды.
Особенный дизайн блока фокусирует на корозии эстерифицированного пара, и часть подачи паровой турбины конструирована со всей нержавеющей сталью для обеспечения что оборудование может побежать стабилизированно в течение длительного времени в продукции. В виду того что небольшое количество не-конденсируемого газа легко солубле в воде в этерифицированный пар, афтеркулер добавлен в насосной системе вакуума для обеспечения стабильности вакуума в деятельности системы паровой турбины.
|
Проект производства электроэнергии отработанного тепла паровой турбины эстерификации индустрии химического волокна
|
|
Согласно ситуации на сайте, содержание технической реформы:
Был добавлен новый набор системы производства электроэнергии турбины пара источника тепла пара низкого параметра 1600кВ въедливой.
|
Чертеж процесса проекта

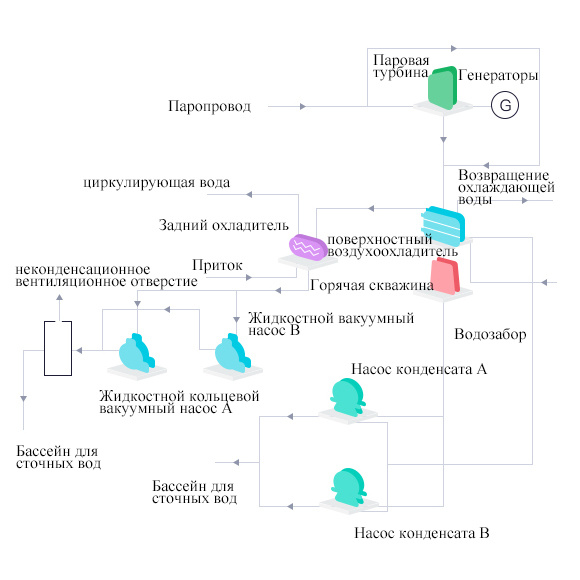

График течения процесса источника тепла
Система выработки отработанного тепла ПФО
Схема модернизации
Характеристики хоста
Boomtec с использованием характеристик передовой турбинной технологии, параметрическая конструкция принята на роторе, а детальная модульная конструкция принята для различных положений.По сравнению с традиционным профилем лезвия, запатентованная технология Boomtec используется для преобразования деталей лезвия, при этом капля энтальпии мала, а вторичный поток значительно ослаблен.
В то же время, профиль лезвия имеет широкий ряд адаптации угла атаки, и экономика деятельности нагрузки блока переменная улучшена. Конечное длинное лезвие представляет собой полнокруговое самоблокируемое и демпфируемое длинное лезвие с крутящейся конструкцией с низким динамическим напряжением, а статическое лезвие представляет собой изогнутое и скрученное лезвие с хорошими аэродинамическими характеристиками. Паровые уплотнения и водяные уплотнения добавляются к наконечнику лопасти турбины и валу для предотвращения утечки воздуха и снижения потребления тепла.
Введение в конструктивно-конструкторские особенности конденсатора
Конденсатор в системе принимает теплообменный аппарат раковины и трубки, и трубки теплообмена сделаны из нержавеющей стали 304. Отложенный пар от этерификации конденсируется на стороне оболочки, а конденсированная жидкость поступает в горячую скважину.
Введение вакуумного насоса кольца воды
Выбранный водяной кольцевой вакуумный насос в системе обеспечивает нормальную работу вакуумного состояния. Вакуумный насос с водяным кольцом имеет преимущества простой конструкции, низкой точности изготовления и легкой обработки. Компактная конструкция, высокая скорость насоса, как правило, может быть напрямую подключена к двигателю, без устройства замедления. Поэтому, с небольшим размером структуры, вы можете получить большое смещение и занять небольшую площадь.
Сжатый газ в основном изотермический, то есть температура процесса сжатого газа меняется очень мало. Поскольку в камере насоса нет металлической поверхности трением, нет необходимости смазывать насос, а износ очень мал. Запечатывание между вращающейся частью и фиксированной частью может быть сделано сразу уплотнением воды. Всасывание равномерное, работа стабильная и надежная, работа проста, обслуживание удобное.
Введение выбора насоса конденсата
Насос конденсата принимает насос переменной частоты, который может отрегулировать выход конденсатного насоса согласно нагрузке системы для обеспечения стабилизированного жидкостного уровня в горячей скважине.
Режим холодного источника Введение
Поверхностный охладитель использует циркулирующую охлаждающую воду для охлаждения пара этерификации. После охлаждения с использованием охлажденной воды конденсат не конденсируется.
Живое фото
Хост машина
Сайт проекта
