Особенности системы
Интегрированная технология интеграции модулей. Турбина и генератор спроектированы интегрированным образом. Генератор представляет собой высокоскоростной редкоземельный постоянный магнит, а корпус представляет собой экранированное тело. Точка утечки рабочей жидкости отсутствует, а эксплуатация и техническое обслуживание незначительны.
Применяются активные подшипники магнитной подвески с многоточечным управлением. Между статическими и вращающимися частями нет физического контакта. Весь процесс не изнашивается и смазывается, поэтому ротор может работать на высокой скорости.
C Блок магнитной подвески автоматически адаптируется к изменениям источника тепла и всегда поддерживает высокоэффективную работу за счет изменения скорости. Производительность переменного рабочего состояния системы значительно выше, чем у обычного блока скорости.
|
Проект производства электроэнергии из отработанного тепла ERC с эстерифицированным паром в индустрии химического волокна
|
|
Согласно ситуации на сайте, содержание технической реформы:
Были добавлены 2 набора систем производства электроэнергии турбины 650kW интегрированных maglev ORC
|

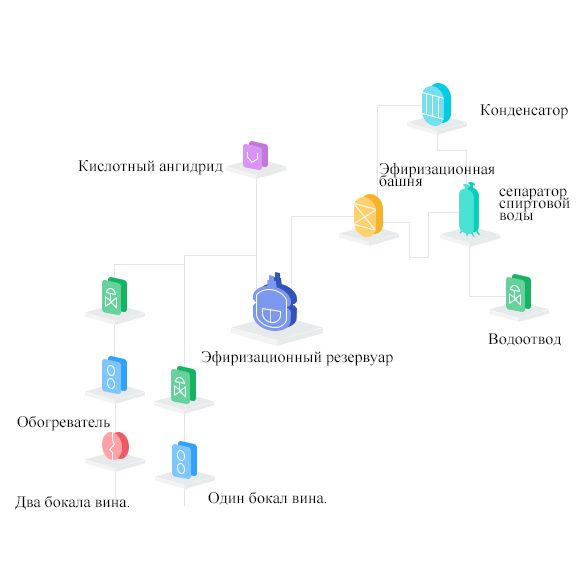

Чертеж процесса проекта
График течения процесса источника тепла
Производство отработанных тепловых электростанций ПФО

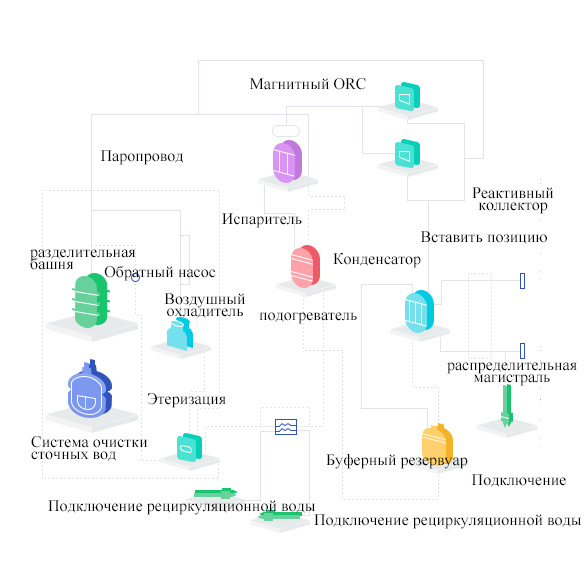

Схема модернизации
Характеристики хоста
Используя экранированный турбогенератор ORC, разработанный и разработанный Boomtec, устройство имеет интегрированную конструкцию, объединяющую турбомахинологию, синхронный генератор с постоянными магнитами и технологию магнитной левитации, которая представляет собой высокоинтегрированный продукт мехатроники, обеспечивающий отсутствие утечки, длительный срок службы, низкий уровень шума и высокую эффективность.
Часть турбины принимает эффективную радиальную турбину, и турбина принимает конструкцию расчета программного обеспечения CN, и весь филировать центра 5-оси подвергая механической обработке. Устройство направляющей лопасти регулируемое конструировано на переднем конце турбины, которая использована для того чтобы отрегулировать условия труда для того чтобы приспособиться к изменению теплового источника. Volute с использованием литья из литой стали 25, плавный путь потока, красивый внешний вид. Корпус двигателя также изготовлен из литой стали и соединен с улиткой фланцем. В корпусе двигателя имеется охлаждающая решетка, и низкотемпературная газообразная рабочая среда протекает через охлаждающую решетку для охлаждения статора, ротора и магнитного подшипника генератора. Газообразная рабочая среда после охлаждения двигателя поступает в конденсатор по трубе и конденсируется в жидкое состояние.
Особенности режима холодного источника
Циркуляционная охлаждающая вода используется для охлаждения выхлопных газов пара из органической рабочей среды. Аналогичные проекты могут также выбрать испарительный конденсатор, формы с водяным и воздушным охлаждением в качестве источников холода в соответствии с характеристиками участка.
Макет блока
Все оборудование в системе выполнено в виде однослойной стальной конструкции. Испаритель, подогреватель, насос рабочей среды, турбинный расширительный генератор ORC, системный клапан, конденсатор, резервуар для хранения жидкости, централизованная компоновка на платформе, этот стальной компонент размещается снаружи, площадь пола, расположение оборудования, соединение труб между ними, Клапан всесторонне рассмотрен, стремление к более высокой эффективности.
Введение выбора насоса рабочей среды
Насос рабочей среды использует экранированный насос переменной частоты, который может предотвратить утечку органической рабочей среды, а насос переменной частоты может регулировать выход насоса рабочей среды в соответствии с нагрузкой системы для обеспечения бесперебойной работы системы.
Конденсатор конструктивные особенности
Трубк-и-теплообменный аппарат раковины использован в конденсаторе, и медная трубка ТП2 использована в трубке теплообмена. Органическая рабочая жидкость конденсируется через сторону оболочки, а медная трубка имеет хорошие характеристики теплопередачи.
Испаритель, особенности конструкции подогревателя
Испаритель и подогреватель в системе используют кожухотрубные теплообменники. Поскольку этерифицированный пар содержит коррозионные вещества, нержавеющая сталь 316L используется в испарителе и подогревателе этерифицированного пара ORC для предотвращения коррозии. Пар этерификации содержит небольшое количество не-конденсируя пара, и теплообменные аппараты оборудованы с клапанами сброса для того чтобы дишарге не-конденсируя пар.
Живое фото
Вид блока сбоку
Единица спереди реальное изображение
